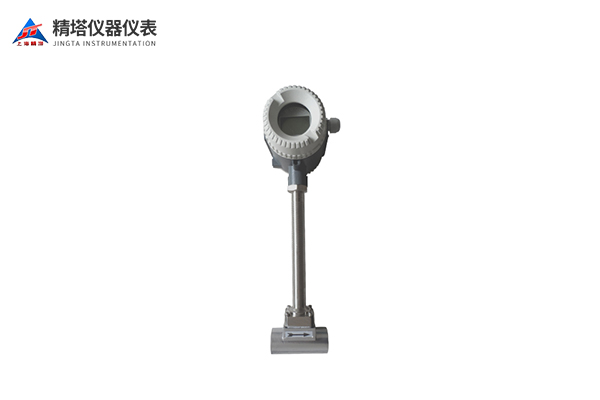

法蘭卡裝型渦街流量計
JT LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
咨詢熱線：021-5608 9855
聯系我們
JT LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
適用介質：蒸汽、氣體、液體
儀表精度：±1.0%R, ±0.5%R,
儀表材質：不銹鋼
現場液晶顯示：帶
口徑范圍：DN15—DN300mm
安裝方式：法蘭卡裝
產品特點：
1、無可動部件，長期穩定，結構簡單便于安裝和維護
2、采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
3、采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
4、由軟件對儀表系數非線性進行修正，提高測量精度
5、壓力損失小，量程范圍寬
6、采用EEPROM對累積流量進行掉電保護，保護時間大于10年
產品用途：
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
技術參數：
公稱通經（mm） | 15，20，25，40，50，65，80，100，125，150，200，250，300 |
儀表材質 | 1Cr18Ni 9Ti |
公稱壓力（Mpa） | PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
被測介質溫度（℃） | －40～+250℃ ；－40～+350℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 | 測量液體：示值的±0.5 |
量程比 | 1:10；1:15 |
阻力損失系數 | Cd<2.6 |
輸出信號 | 可選4-20mA或脈沖 |
供電電源 | 傳感器：+12VDC 、+24VDC（可選） |
信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
安裝方式 | 法蘭夾持或一體化法蘭連接 |
傳輸距離 | ≤500m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
允許振動加速度 | 1.0g |
測量范圍：
儀表口徑（mm） | 液體測量范圍（m3/h） | 氣體測量范圍(m3/h) |
DN15 | 1.2-6.2 | 5-25 |
DN20 | 1.5-10 | 8-50 |
DN25 | 1.6-16 | 10-70 |
DN32 | 1.9-19 | 15-150 |
DN40 | 2.5-26 | 22-220 |
DN50 | 3.5-38 | 36-320 |
DN65 | 6.2-65 | 50-480 |
DN80 | 10-100 | 70-640 |
DN100 | 15-150 | 130-1100 |
DN125 | 25-250 | 200-1700 |
DN150 | 36-380 | 280-2240 |
DN200 | 62-650 | 580-4960 |
DN250 | 140-1400 | 970-8000 |
DN300 | 200-2000 | 1380-11000 |
